隨著800G、1.6T高速光模塊及AI算力產業爆發，CPO共封裝光學技術成為下一代高速互連的核心方案。CPO高度集成硅光芯片、光學耦合結構、2.5D異構封裝、高速基板與密封模組，制程精度、潔凈度、可靠性要求遠超傳統光模塊。而等離子表面處理憑借低溫?zé)o損、納米級清潔、表面活化改性的優勢，已成為CPO量產不可或缺的標配工藝。

一、硅光芯片 / 光器件晶圓制程應用

硅光波導、光柵耦合器、微環諧振腔等光學微結構極其精密，傳統濕法清洗易腐蝕側壁、殘留藥液，造成光損耗升高、耦合效率下降。

CPO芯片制程統一采用低溫真空等離子工藝：

通過O?+Ar混合氣體化學氧化+物理轟擊，溫和去除光刻膠殘留、納米顆粒與有機雜質，不損傷光學微結構，有效降低插入損耗、提升芯片耦合良率。

在芯片固晶、金線鍵合前，采用Ar+H?還原型等離子，可清除焊盤、芯片電極的輕微氧化層，大幅提升銀膠浸潤性、芯片粘接強度與鍵合拉力，解決虛焊、脫層、粘接空洞等可靠性問題。

二、2.5D中介層與微凸點異構封裝應用

CPO依托2.5D中介層、TSV通孔、RDL重布線、Cu Pillar微凸點實現高密度異構集成，結構微小、潔凈要求極高。

針對TSV深孔、RDL布線溝槽，使用低壓O?+Ar等離子，可深入微孔去除電鍍殘留、光刻殘渣，避免孔內堵塞、線路電阻異常。

針對微凸點倒裝焊，采用氫氬等離子還原銅柱表面氧化層，提升焊料潤濕性，減少倒裝焊點空洞與接觸不良。

在硅光與III-V激光器低溫混合鍵合工序中，純O?等離子活化可大幅提升界面表面能，降低鍵合溫度，杜絕芯片翹曲、開裂、分層問題，保障異構封裝穩定性。

三、光纖陣列FA與光學耦合組件應用

光路耦合是決定CPO光損耗、長期穩定性的關鍵。光纖V槽、光纖端面、陶瓷插芯、透鏡、濾光片在加工后極易殘留拋光粉、粉塵與油污，導致插損偏高、光路漂移。

通過真空O?+Ar等離子批量處理，可實現端面、內孔、V槽死角的納米級清潔，有效降低插入損耗、提升回波穩定性。

透鏡、隔離器等光學元件UV點膠、鍍膜前，采用純氧等離子活化，可徹底改善玻璃表面惰性，提升膠體附著力，解決高低溫循環后的脫膠、光路偏移、光功率漂移等量產痛點。

四、高速PCB與載板、底部填充制程應用

CPO高速基板、金手指、BGA焊盤在SMT前存在氧化、助焊劑殘留，容易引發虛焊、接觸電阻偏大、高頻信號衰減等問題。

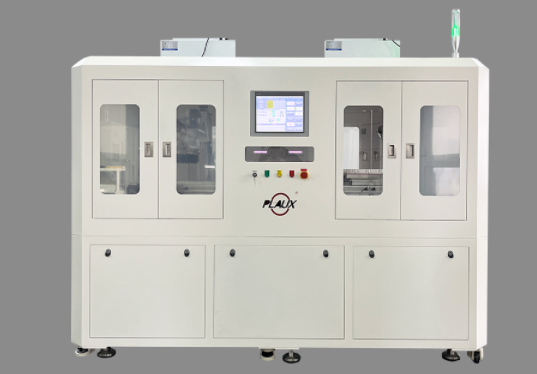

量產流水線采用常壓等離子在線處理，適配高速自動化生產；高精度樣板采用真空氧氣等離子，可穩定提升板面達因值，優化可焊性。

芯片倒裝Underfill底部填充前，等離子活化能提升基板表面浸潤性，讓底填膠均勻鋪展、無氣泡空洞，增強散熱性能與封裝抗老化能力。

五、CPO模組殼體密封粘接應用

CPO模組對氣密性、防潮性要求極高。金屬底座、密封槽、外殼粘接面存在沖壓油污、氧化層，會導致密封膠脫粘、氦檢漏氣、水汽侵入，長期造成光路污染失效。

通過低溫真空O?等離子處理，可徹底清潔活化粘接界面，顯著提升密封膠結合力，保障模組氣密性與長期濕熱可靠性，滿足高端CPO封裝嚴苛測試標準。

六、工藝選型總結

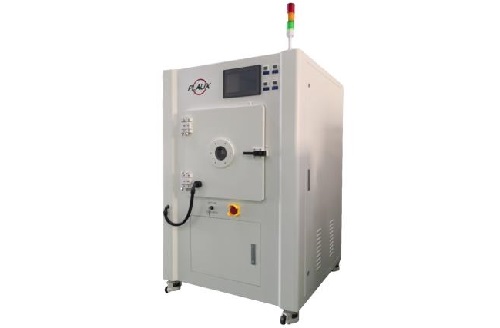

真空等離子：適用于硅光芯片、光學器件、FA光纖、2.5D封裝、殼體密封等高精度、3D結構、深孔死角場景，主打低溫、精密、均勻、無損傷。

常壓等離子：適用于高速PCB、載板平面量產場景，可對接自動化產線，效率高、適合大批量SMT前置處理。

O?負責清潔活化、Ar負責物理除顆粒、Ar+H?負責金屬去氧化，三種工藝搭配覆蓋CPO全流程，是提升良率、降低光損、強化封裝可靠性的核心干式工藝。
