CPO 想要落地量產、實現高密度光電共封裝，等離子表面處理是全工序剛需標配工藝，沒有等離子精密處理，硅光異構集成、高密度鍵合、光纖無源耦合、腔體密封全都做不穩良率；CPO 行業從實驗室走向規?；慨a(chǎn)的全過程，也持續拉動等離子設備迭代升級，二者是技術共生、產能同步增長的上下游綁定關系。

一、從 CPO 技術原理看：先天工藝屬性離不開等離子

CPO 核心是ASIC 電芯片 + 硅光芯片 + 激光器 + 光纖陣列異構集成在同一中介基板，光電元件間距壓縮至微米級、光波導溝槽納米級精度，傳統濕法清洗、酒精擦拭完全不適用：濕法容易積液浸泡光敏波導，造成光路報廢；人工清潔精度不夠，微量雜質就拉高光損耗。

低溫等離子干式處理（≤50℃）可納米級除污、不傷光學微結構，剛好匹配 CPO 微型化、多材質（硅、銦磷、玻璃、陶瓷、PCB、金屬）混合封裝的先天特點，成為全鏈路前置預處理工藝。

二、CPO 全生產五大關鍵工序，等離子各司其職（落地實操）

1、硅光晶圓前段制程：波導、光柵耦合區除膠微清潔

硅光芯片光刻、干法刻蝕后，光波導、高深寬比光柵溝槽夾縫殘留光刻膠、聚酰亞胺納米殘?jiān)庋鄄豢梢?，但?huì)直接加大插入損耗、拉低光纖耦合效率。

真空氧等離子低溫去殘膠，同步輕微修整波導側壁界面，實測可降低光損耗 0.5~1.5dB，耦合效率提升 5%~10%，是硅光晶圓出廠前必備工序，也是 CPO 光學性能打底關鍵。

2、異質晶圓鍵合（InP 激光器 + 硅基底）：等離子活化低溫鍵合

CPO 最核心難點：III-V 族銦磷激光器與硅光晶圓異質貼合，傳統 300℃以上高溫鍵合會因熱膨脹差翹曲開裂。

等離子轟擊兩種晶圓表面，生成羥基活性鍵，鍵合溫度降至 200℃以內，消除熱應力，實現晶圓級無縫鍵合，是目前國內 CPO 突破異構集成瓶頸的主流工藝方案。

3、固晶 + 引線鍵合：焊盤去氧化，杜絕虛焊斷路

硅光芯片、ASIC 芯片 Au/Al 焊盤長期存放生成自然氧化層、微量助焊劑殘留，金線鍵合極易虛焊、拉斷。

氫氬混合等離子精準去除金屬氧化層、有機雜質，焊盤表面活化，鍵合拉力提升 30%~50%，鍵合不良報廢率直接下降一半，25.6T/51.2T 高端 CPO 交換機生產全工位強制前置等離子處理。

4、光纖陣列 FA 無源耦合：提升 UV 膠附著力，穩固光路

光纖陣列（石英玻璃）貼裝耦合硅光端面，兩種材料表面能偏低，UV 膠浸潤差、固化收縮出現縫隙，高低溫循環后光纖偏移、光功率漂移。

等離子活化后材料水滴角從 75° 以上降至 15° 以內，膠水完整填充縫隙，無源耦合良率從 78% 提升至 93% 以上，是 CPO 光引擎量產降本關鍵一環。

5、底部填充 Underfill + 腔體密封：防分層、保氣密

2.5D 封裝芯片與基板間隙僅 20~50μm，底填黑膠極易產生氣泡空洞；金屬殼體、陶瓷底座密封前界面雜質，會造成整機漏氣、水汽侵入腐蝕光路。

等離子清潔活化基板與殼體，膠水均勻鋪展無空洞，密封粘接強度提升 40%，保障 CPO 整機通過 - 40℃~85℃溫循、85RH 濕熱可靠性測試。

三、行業發展周期聯動：CPO 迭代倒逼等離子技術升級

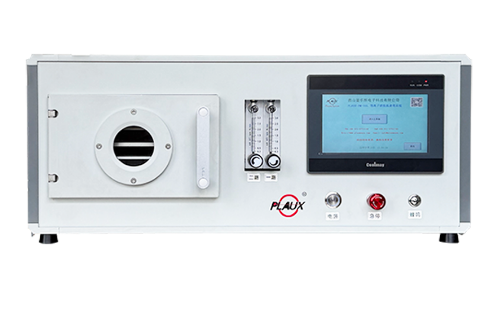

2017-2020 CPO 預研期：僅實驗室小批量用小型真空等離子打樣，工藝以通用射頻機型為主；

2021-2023 樣機驗證期：細分氣體配比（O?/Ar/H?混合工藝）成熟，區分光學件專用低溫工藝、PCB 常壓工藝；

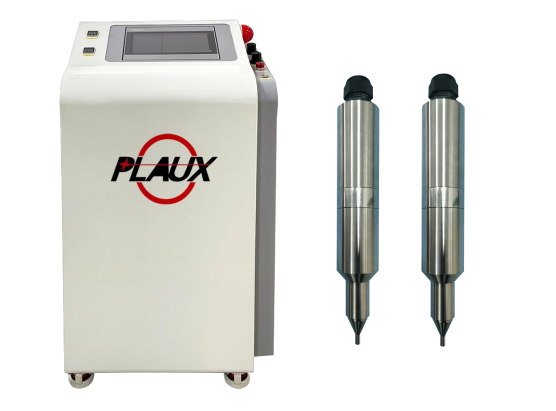

2024-2026 小規模商用期：CPO 產線自動化落地，在線式常壓等離子 + 批量真空等離子組成流水線配套，設備廠商針對性開發硅光專用腔體機型；

2027 年后規?；涞兀喊殡S微環 MRM 路線超高集成芯片量產，等離子往微波等離子、超低溫精細處理方向迭代，國產等離子設備迎來大批量國產替代窗口期。

四、市場供需關系：CPO 放量直接打開等離子增量市場

現階段 800G 傳統光模塊等離子需求平穩，而 CPO 單臺交換機集成數十顆光引擎，單設備等離子工序用量是傳統插拔光模塊的 3~5 倍。

隨著博通、英偉達 CPO 交換機逐年批量出貨，國內光迅、中際旭創、銳捷等國產廠商擴產 CPO 產線，等離子清洗機迎來持續性訂單增長，等離子設備企業成為 CPO 上游明確受益賽道。

五、兩條 CPO 技術路線對應不同等離子選型

博通 MZM 馬赫曾德爾路線（當前量產主力）：器件尺寸偏大，以批量真空等離子為主，適配大批量成熟量產；

英偉達 MRM 微環路線（下一代高集成）：芯片微結構更精細、光敏性更高，采用微波低溫等離子，工藝門檻更高，高端定制機型需求持續上漲。
